水量调度系统

发布日期:2020-11-30 浏览次数:18818

一、产品概述

水量调度系统是实现水资源配置的核心系统,水量调度系统包含水量调度日常业务处理子系统、年内水量分配方案编制子系统、实时水量调度子系统、应急调度子系统、水量统计与运行成本核算子系统、调度评价子系统、水量调度数据库、水量调度模型、水量评价模型等的建设。


二、系统架构

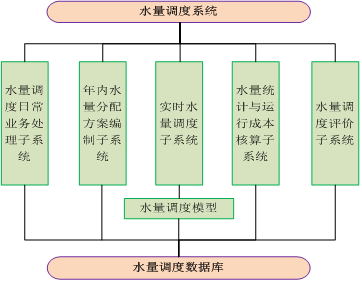

根据调度中心的管理职能和水量调度的业务流程,水量调度系统由水量调度日常业务处理、年内水量分配方案编制、实时水量调度、水量统计与运行成本核算、水量调度评价等5个子系统和水量调度模型、水量调度数据库组成,如下图所示。

水量调度系统总体结构图


三、产品功能

3.1日常业务处理子系统

水量调度日常业务处理子系统主要负责完成调度中心水量调度日常业务处理工作,是水量调度基础数据的管理中心和各类动态数据的汇集管理中心,是水量调度工作人员业务平台。水量调度日常业务处理子系统包含:用户申请、方案编制请求、调度指令查询、调水实时监视、供水险情监视、数据采集存储和调度文档管理。

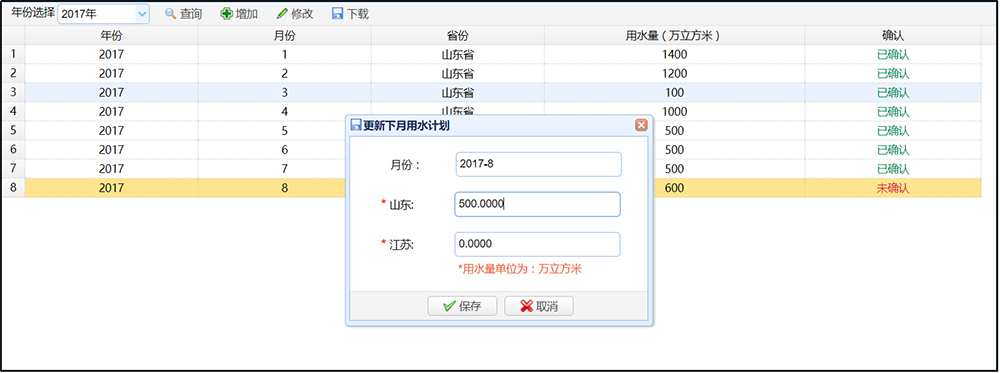

3.2年内方案编制子系统

年内方案编制子系统主要是建立年内水量分配的业务工作流程,年内方案编制子系统是水量调度管理从宏观控制到微观调度的过渡层。年内方案编制子系统由工程概化、年方案编制与查询、月方案编制与查询组成。

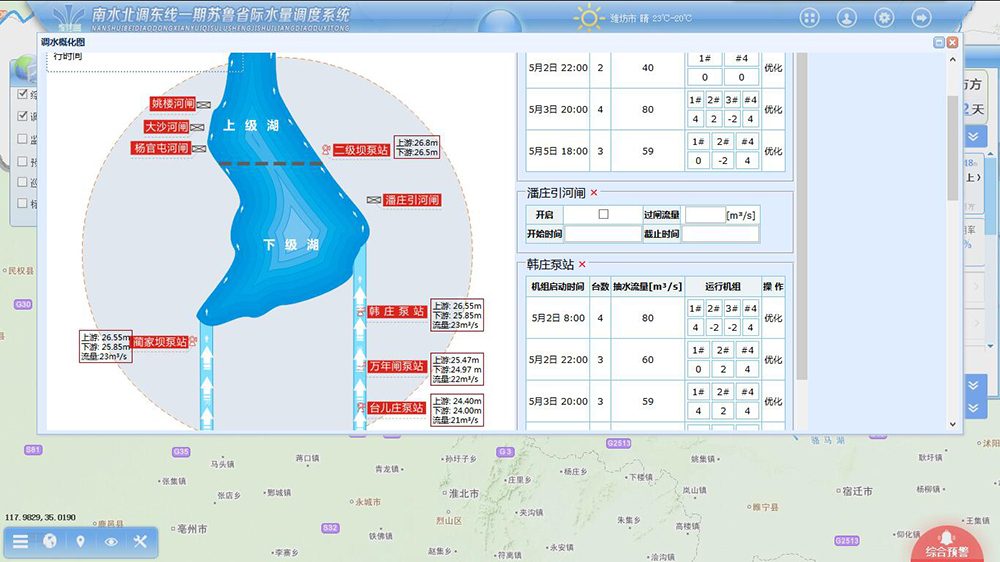

3.3实时水量调度子系统

实时水量调度子系统的主要功能是在月调水计划的基础上编制安全可行的水量调度指令。该子系统是水量调度微观优化管理的方案实施层,是水量调度系统与闸泵站监控系统的接口界面,是年内方案编制子系统月水量分配方案的工程运行表现。

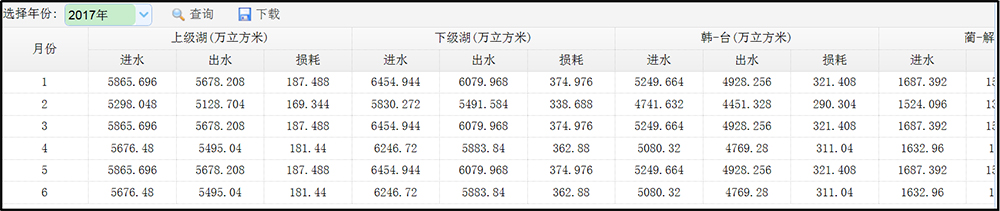

3.4水量统计子系统

实时水量调度子系统的主要功能是在月调水计划的基础上编制安全可行的水量调度指令。该子系统是水量调度微观优化管理的方案实施层,是水量调度系统与闸泵站监控系统的接口界面,是年内方案编制子系统月水量分配方案的工程运行表现。

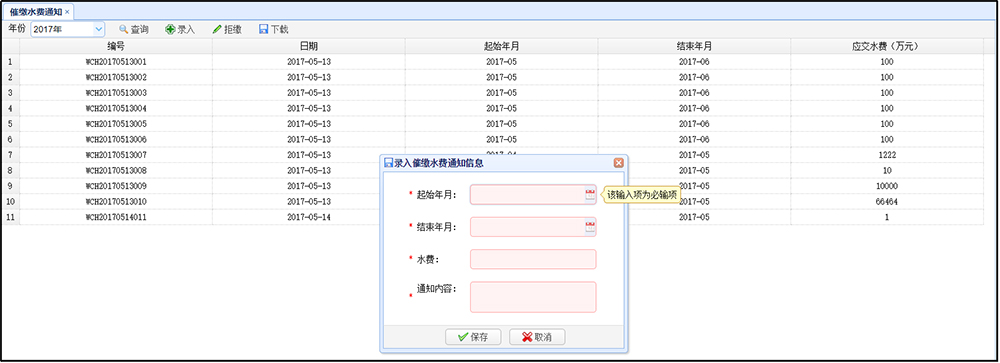

3.5运行成本核算子系统

运行成本核算子系统由水价管理、水费计算、运行成本信息和历史水费成本与成本对比四部分组成,同时为调度评价提供部分评价依据。

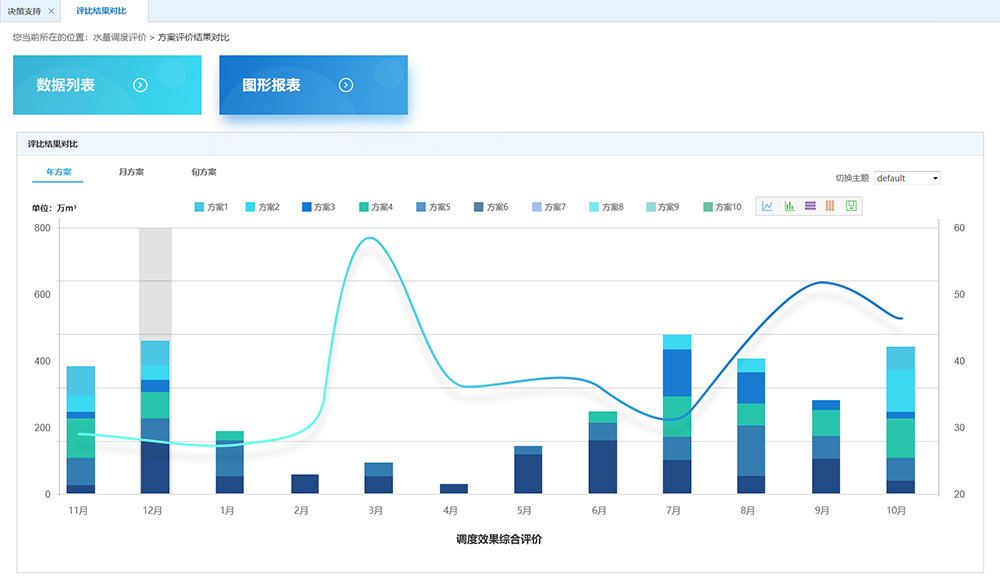

3.6水量调度评价子系统

水量调度方案评价子系统是水量调度运行效果分析平台,其目标是建立水量调度方案实施效果的评价指标、评价方法和评价模型,从计划完成情况、供水程度、河道输水稳定情况、供水效率、河道输水能力等方面对水量调度结果进行评价,为滚动编制水量分配方案提供支持。



四、平台特色/功能亮点

(1)水文水情信息处理及可用水资源综合分析功能

通过统计分析模型,结合相关边界条件可以掌握各水源地的可利用水资源总量和分布情况,为合理制定水量分配调度方案提供可靠的数据支持。

(2)需水量综合分析统计功能

通过系统配置的需水量综合分析功能,可按用户类型(供水率要求不同)、需水类型、需水时间等条件进行需水量组合,为让水资源得到更大限度利用提供支撑。

(3)经济运行模拟功能

通过可用水资源综合分析结果为基础,根据需水量综合分析统计成果,在尽可能满足用户需求前提下,可以拟定各用户的水量分配方案,然后结合泵(闸)站运行现状、峰谷峰时电价差异、水量损耗等条件,通过经济运行模型验证水量分配方案的经济性。

(4)年、月、旬等调度计划制定功能

经修正后的水量分配方案形成后,通过系统应能自动生成年、月、旬等较长时段的宏观层面的调度计划,并落实到日调度计划,生成调度指令下发到现地泵(闸)站,现场泵(闸)站管理处(局)按管理局的调度指令组织生产。

(5)水量计量、运行成本核算功能

水量计量、运行成本功能可依据泵(闸)站的工情数据和各水量监测站的数据,对各处水量进行实时计量,并按水量损失分摊原则按日、旬、月、年进行引水量分时段统计,同时计及人工、电费、折旧等成本,折算出单位流量成本,为供水合同的签订、调度评价、效益分析、信息发布等提供数据支持。

(6)水量调度结果的分析评价功能

水量调度结果的分析评价功能是利用评价模型和评价指标对年、月、旬水量分配方案进行事后评价。各指标应内涵清晰、易于量化,判别方法应能够弱化随机影响、强化规律影响、淡化干扰因素,便于为动态修正调度方案服务。

(7)应急调度处理功能

应急调度处理功能可以按照水质监测系统、工程运行安全系统、防洪安全系统和工程安全系统等提出的针对险情的调度要求,生成相应的应急调度预案,发布应急调度指令,来满足不同水量调度应急险情的要求。


五、技术特点

1.实时水量调度:根据实际调度状态制定实时调度指令,该指令以面临时段各泵(闸)站的目标流量及阈值,指令下发现地站执行;

2. 实时监控反馈:实时监控泵(闸)站监控系统的水量调度反馈,如偏离目标值超出阈值范围,则重新制定调度目标、发布新的调度指令覆盖原有指令;

3.灵活的水量分配原则:既能够调用水量分配模生成全线水量调度方案,进行统一管理模式下的分配方案编制,又能适应应急调度,以及制定分段和局部调度方案;

4. 应急调度执行:当遇到紧急情况时,闸(泵)站可根据实际情况,对闸(泵)站进行操作,并发出告警信息,报告紧急情况和处理操作,应急调度系统做出应急调度方案,各闸(泵)站按照应急调度指令对闸门(泵组)进行统一的操作。


六、典型案例

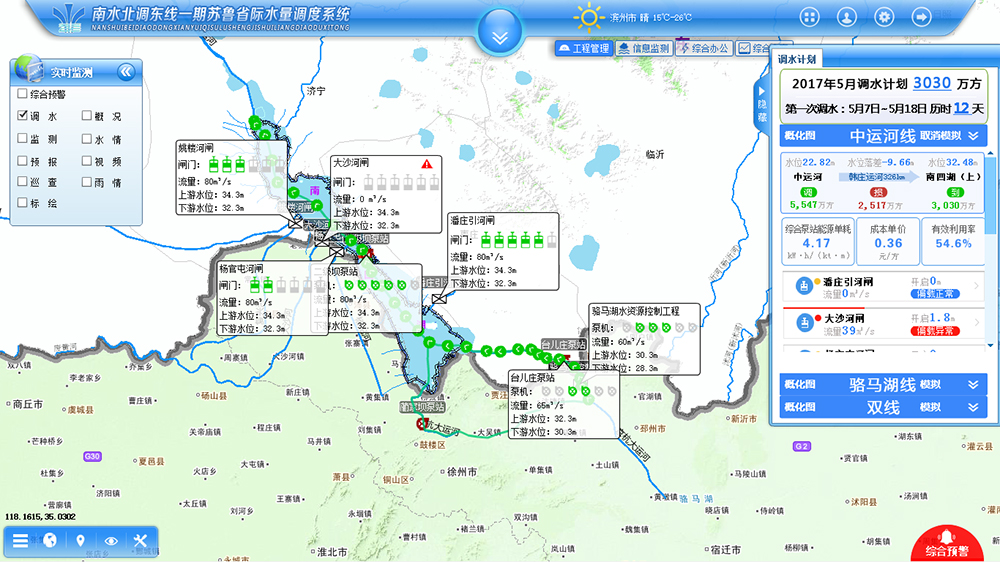

1、南水北调东线一期苏鲁省际工程调度运行管理系统



2、淮水北调工程调度运行信息化系统

3、沭水东调运行管理调度系统
