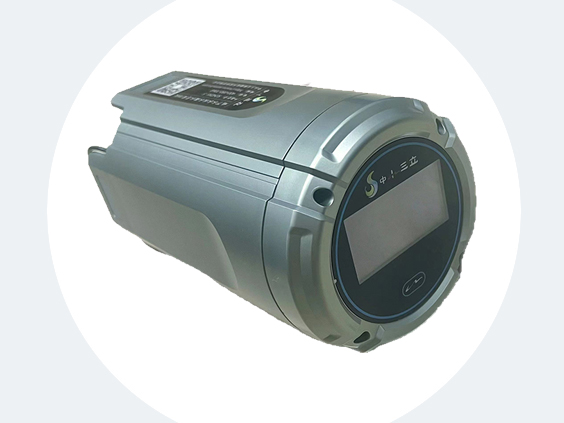

SUNDXS-5B型
产品介绍
SUNDXS-5系列智能地下水位监控仪是针对不具备供电条件、环境恶劣等应用环境而专门设计的一体化地下水监测设备,可同时采集、存储及上报地下水水位、水温、大气压、电池电压等监测数据,具有高精度、超低功耗、超强防水性能、稳定可靠及安装维护方便等特点,已广泛应用于国家地下水监测应用领域,为持续监测地下水水位、水温的动态变化提供了科学的依据。
400-080-7068
  • 产品特点
  • 技术参数

• 定时采集、存储及上报水位埋深、水温、大气压、水压及电池电压(电量)等采集数据;

• 内置高精度、微型大气压传感器,精度可达0.05%F.S(仅SUNDXS-5型);

• 内置大容量存储,可存储五年以上埋深、气压、水温数据,并支持自定义软件本地提取历史数据;

• 内置实时时钟,支持本地校时、中心站远程对时和网络自动对时;

• 支持数据自动补报及远程数据召测功能,维持数据上报完整性;

• 支持蓝牙通讯功能,便于现场调试、维护及巡检;

• 支持一站多发,可同时与多个中心站进行通信;

• 内置4G全网通,可支持移动、联通及电信2G/3G/4G通讯;

• 超低功耗,休眠电流不大于30uA;

• 内置大容量锂电池,设备使用寿命不低于5年;

• 支持远程设参、远程固件程序升级功能;

• 防护等级可达IP68;

• 宽工作温度范围,可稳定工作在严寒地区;

• 支持北斗通讯功能扩展,适用于无移动网络信号覆盖的偏远地区;

• 符合《国家地下水监测工程(水利部分)监测数据通讯报文规定(试行)》

• 支持《国家地下水监测工程(水利部分)项目标准DXS01-2016》


技术指标

描述

备注

压力式水位计主要技术参数

水位测定范围

10m,20m,≥30

其他量程可定制

水压测定精度

±0.05F.S



长期稳定性

0.05F.S/



分辨率

1mm



温度测定范围

-20 70



温度分辨力

0.02



温度测定精度

0.5



测定间隔

30秒 ~ 10



电缆长度

定制



通讯方式

RS485接口(MODBUS-RTU协议)



供电方式

外部供电、内部电池供电(可选)



供电电压

4.8-25VDC(外部电源电压)



水位计材质

316L不锈钢



水位传感器

φ22 × 240 mm



防护等级

IP68



数据采集与传输装置

供电方式

内置锂电池

可选太阳能板、蓄电池供电

电池电压

14.4V(标称)



电池容量

13.5AH



存储容量

8MB



通信方式

GPRS/4G、北斗(定制)



调试接口

RS232,蓝牙



水位计接口

RS485MODBUS RTU协议)



温度传感器

支持

SUNDXS-5B

大气压传感器量程

300hP~1300hP


SUNDXS-5

大气压传感器精度

±0.3hP

大气压温度补偿

支持

工作湿度

40+70



设备功耗

休 眠 电 流 :≤30uA

平均工作电流:≤50mA(含通讯)



尺寸

SUNDXS-5型:230×100(Φ×L)

SUNDXS-5B型:240×165×75(W×L×H)



材质

SUNDXS-5型:铝合金

SUNDXS-5B型:铸铝



防护等级

IP68
