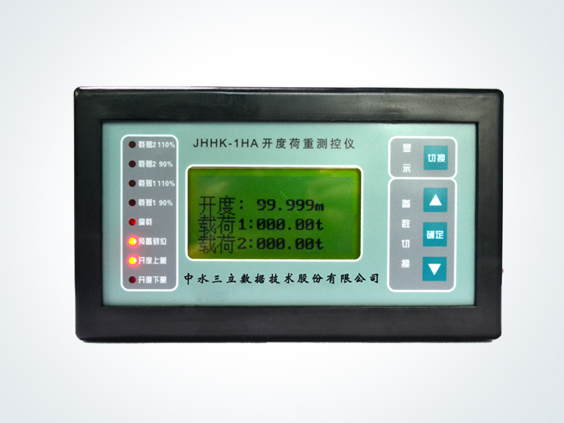

开度荷重测控仪
产品介绍
JHHK-1系列开度荷重测控仪主要用在平板闸门、弧形闸门控制中,既能显示闸门的实际提升高度和起吊重量,还可以控制闸门升降至预置高度,并有闸位、荷重超限报警功能。
400-080-7068
  • 产品特点
  • 技术参数

• 大屏幕液晶显示,中文汉字界面,内容清晰,操作方便;

• 高可靠的模块电源,24V直流电输入;

• 开度测量和荷重测量可以同时显示,显示内容更全;

• 采用工作电压监控和防止死机的看门狗技术;

• 采用高精度器件,采用数字滤波技术和误码检测技术,以提高测量可靠性;

• 通过面板上的按钮可完成各种数据设置操作,且有密码保护功能,防止误操作;

• 多路无源触点输出,功能可编程,控制、报警功能强大;

• 具有掉电记忆功能,各种预置数据在停机后再加电开机无需做任何调整即可投入使用;

• 内嵌RS485通讯接口,便于组网通讯,实现远程监控;

• 具有开度零位校准功能,便于现场调整基准;

• 按键采用薄膜开关,寿命长、灵敏度高。


序号 技术指标 详细描述
1 测量范围 位移(开度)0~99.99m;载荷单路0~990t
2 分辨率 位移(开度)1mm;载荷0.01t
3 综合精度 位移(开度)±1cm;载荷≤0.5%FS
4 工作电源 DC24V
5 环境温湿度 温度—20℃~+55℃ 湿度≤95%
6 工作方式 连续
7 通讯接口 内嵌RS485通讯接口,或Modbus,Profibus,Interbus可选,数据读写周期应≥100ms
8 输入信号 位移 1路SSI/RS422绝对型光电编码器输入
1路4~20mA电流型光电编码器输入
1路485型编码器输入
荷重 2路4~20mA荷载传感器输入
9 输出信号 3路模拟量4~20mA输出,开度、双荷重
10 报警输出 8路继电器型无源触点,输出可编程
11 安装方式 面板式安装 ,面板尺寸(宽×高)175×100mm
12 开孔尺寸 (宽×高×深)170×97mm×216mm
13 重量 2.5Kg



JHHK-1系列开度荷重测控仪配置选型表



产品名称 产品型号 功能配置
开度 开度预置 荷重1 荷重2 面板指示灯 继电输出
-90% -110%
JHHK-1系列 JHHK-1HA 8个 8路
开度荷重测控仪 JHHK-1HB 8个 8路

JHHK-1C —— —— 4个 4路
